Καλοριφέρ μικροκαναλιού τρισδιάστατης εκτύπωσης, έχει σχεδιαστεί ένα καλοριφέρ μικροκαναλιού με πτερύγια, το οποίο λύνει τα προβλήματα χαμηλής απόδοσης απαγωγής θερμότητας, κακής σφράγισης και αξιοπιστίας στο παρελθόν. Η κρύα πλάκα, το καλοριφέρ και η συσκευή με βάση την τρισδιάστατη εκτύπωση παρτίδας είναι σχεδιασμένα, τα οποία μπορούν να εφαρμοστούν στις απαιτήσεις απαγωγής θερμότητας μιας μεγάλης σειράς πηγών θερμότητας και ανομοιόμορφης κατανομής πηγών θερμότητας. Σχεδιάζεται επίσης ένα θερμαντικό σώμα πυραμίδας πλάκας σάντουιτς με μικρο-ζωητά με κανάλια ροής, το οποίο βελτιώνει την απόδοση απαγωγής θερμότητας του ψυγείου, καθώς και τη φέρουσα ικανότητα, την αντοχή σε ελαττώματα και την ικανότητα προστασίας από κρούσεις.
Εφαρμογές Βιονικής
Προκειμένου να ικανοποιηθούν οι απαιτήσεις για απαγωγή θερμότητας κοινών πηγών θερμότητας και διάσπαρτων πηγών θερμότητας, το Πανεπιστήμιο Ηλεκτρονικής Επιστήμης και Τεχνολογίας της Κίνας πρότεινε τέσσερις τύπους δομών καναλιών, έτσι ώστε διαφορετικές δομές καναλιών να μπορούν να χρησιμοποιηθούν σε συνδυασμό σύμφωνα με διαφορετικές απαιτήσεις απαγωγής θερμότητας . Η δομή καναλιού του συγκροτήματος μικροκαναλιού στο σώμα της πλάκας υιοθετεί ένα ή περισσότερα από τα μοντέλα καναλιών ροής τοιχώματος κύματος, το μοντέλο φράκταλ, το μοντέλο με διάτρηση με βελόνα και το μοντέλο σε σχήμα κηρήθρας.
Το μοντέλο καναλιού ροής κυματοειδούς τοιχώματος περιλαμβάνει πολλαπλές ομάδες πλακών κυματοτοιχώματος με κυματοειδείς διατομές. Πολλαπλές ομάδες πλακών τοιχώματος κυμάτων κατανέμονται ομοιόμορφα κατά μήκος ή πλάτος των εξαρτημάτων του μικροκαναλιού και μεταξύ δύο γειτονικών ομάδων πλακών κυματοτοιχώματος, οι πλάκες κυματοτοιχώματος σχηματίζεται κανάλι ανταλλαγής θερμότητας μεταξύ του εσωτερικού τοιχώματος του μοντέλου ;
Το μοντέλο φράκταλ περιλαμβάνει πολλαπλές ομάδες φρούστουμ ομοιόμορφα κατανεμημένες σε μια συστοιχία και σχηματίζονται κανάλια ανταλλαγής θερμότητας μεταξύ των γειτονικών δύο ομάδων φρούστουμ και μεταξύ των φρούτων και του εσωτερικού τοιχώματος του μοντέλου.
Το μοντέλο σε σχήμα βελονισμού περιλαμβάνει πολλές ομάδες μεγάλων βελόνων ομοιόμορφα κατανεμημένες κατά μήκος ή πλάτος του συγκροτήματος μικροκαναλιού, οι μεσαίες βελόνες είναι διατεταγμένες μεταξύ των τμημάτων μικρής διαμέτρου των παρακείμενων δύο ομάδων μεγάλων βελόνων και του τμήματος μικρής διαμέτρου του μεσαία βελόνα και το τμήμα μικρής διαμέτρου της μεγάλης βελόνας είναι διατεταγμένο. Μικρές βελόνες διατάσσονται μεταξύ των δύο γειτονικών βελόνων και σχηματίζονται κανάλια ανταλλαγής θερμότητας μεταξύ των δύο γειτονικών βελόνων, μεταξύ της μεγάλης βελόνας και της μεσαίας βελόνας, μεταξύ της μεσαίας βελόνας και της μικρής βελόνας και μεταξύ της μεγάλης βελόνας, της μεσαίας βελόνας και η μικρή βελόνα και το εσωτερικό τοίχωμα του μοντέλου.
Το κυψελοειδές μοντέλο περιλαμβάνει πολλαπλές ομάδες εξαγωνικών πρισμάτων με κανονικές εξαγωνικές διατομές και οι πολλαπλές ομάδες εξαγωνικών πρισμάτων κατανέμονται ομοιόμορφα στο εσωτερικό τοίχωμα του μοντέλου σε μια διάταξη και σχηματίζεται ανταλλαγή μεταξύ δύο γειτονικών εξαγωνικών πρισμάτων, μεταξύ των εξαγωνικών πρίσματα και το εσωτερικό τοίχωμα του μοντέλου. ζεστό διάδρομο.
Μια οπή διάχυσης μπορεί να ανοίξει στο πίσω μέρος του σώματος της πλάκας με τρισδιάστατη εκτύπωση και η απόδοση απαγωγής θερμότητας του ψυγείου μπορεί να βελτιωθεί με την έγχυση ενός υλικού υψηλής θερμικής αγωγιμότητας στην οπή διάχυσης. Διαφορετικές δομές καναλιών μπορούν επίσης να χρησιμοποιηθούν σε συνδυασμό σύμφωνα με διαφορετικές απαιτήσεις απαγωγής θερμότητας, για παράδειγμα, ένα ή περισσότερα από ένα μοντέλο καναλιού ροής τοιχώματος κυμάτων, ένα μοντέλο φράκταλ, ένα μοντέλο με διάτρηση με βελόνα και ένα μοντέλο σε σχήμα κηρήθρας.
Aεφαρμογή της αρχιτεκτονικής
Ο σχεδιαστής εφαρμόζει τις αρχιτεκτονικές γνώσεις στο πεδίο εφαρμογής των μικροκαναλιών τρισδιάστατης εκτύπωσης.
Με την ταχεία ανάπτυξη της αεροδιαστημικής τεχνολογίας, το μοναδικό μηχανικό περιβάλλον και οι απαιτήσεις απόδοσης των αεροσκαφών έχουν θέσει νέες απαιτήσεις για υλικό και δομικό σχεδιασμό: ελαφριά και πολυλειτουργική ενσωμάτωση της δομής. Το παραδοσιακό σχέδιο σχεδίασης συνήθως εξετάζει το δομικό σύστημα και το λειτουργικό σύστημα χωριστά, δηλαδή ορισμένα υλικά χρησιμοποιούνται για την κάλυψη των απαιτήσεων των μηχανικών ιδιοτήτων όπως η αντοχή και η ακαμψία της δομής, και το άλλο μέρος των υλικών χρησιμοποιείται για την κάλυψη τις απαιτήσεις θερμομόνωσης, κραδασμών ή ηλεκτρονικής θωράκισης. Αυτό θα δημιουργήσει μια μεγάλη ποσότητα δομικής υποστήριξης, όπως σασί, καλώδια, συσκευασίες κ.λπ. που σχετίζονται με τον ηλεκτρονικό εξοπλισμό ή την παρασιτική μάζα που σχετίζεται με τον σύνδεσμο, γεγονός που βελτιώνει σημαντικά τον συνολικό συντελεστή βάρους του σχεδιασμού του αεροσκάφους. Εάν θέλετε να μειώσετε το βάρος και τον όγκο αυτού του εξαρτήματος, πρέπει να βασιστείτε στον πολυλειτουργικό ενσωματωμένο σχεδιασμό των φέροντα εξαρτήματα.

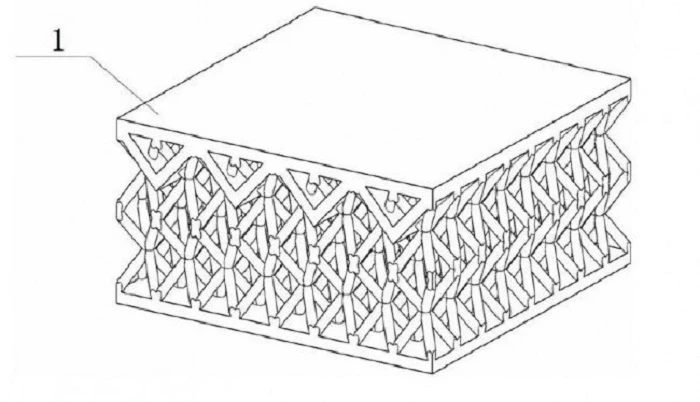

Το κελί της μονάδας μικρο-δικωτού που εφαρμόστηκε από τους ερευνητές σχηματίζεται συνδέοντας τις κορυφές δύο δικτυωτών κυψελών σε σχήμα πυραμίδας. Το δικτυωτό κελί σε σχήμα πυραμίδας είναι μια δομή σε σχήμα πυραμίδας που αποτελείται από τέσσερις ράβδους με κυκλικές διατομές. Οι κυψέλες της μονάδας μικροζωωτού συνδέονται με τις ράβδους.
Οι ερευνητές του ινστιτούτου ανέπτυξαν μια πυραμιδική δομή πάνελ σάντουιτς με μικρο-ζωητά με κανάλια ροής που ενσωματώνει φέρουσα και θερμική προστασία. Η ικανότητα μεταφοράς φορτίου, η αντοχή σε ελαττώματα και η αντίσταση κρούσης του ψυγείου βελτιώνονται. Το κανάλι ροής είναι διατεταγμένο κοντά στην πηγή θερμότητας για να βελτιώσει περαιτέρω το αποτέλεσμα απαγωγής θερμότητας. Με τη ρύθμιση του ρυθμού ροής του ψυκτικού, η θερμοκρασία του κάτω πίνακα μπορεί να ελέγχεται αποτελεσματικά μέσα σε ένα κατάλληλο εύρος, το οποίο είναι πιο ευνοϊκό για τον έλεγχο της στεγανοποίησης και τη μείωση της ποσότητας του ρευστού για τη μείωση του συνολικού βάρους της κατασκευής. συντελεστές, οι οποίοι μπορούν να προσαρμοστούν για βέλτιστη απόδοση με το μέγεθος κάθε τμήματος.
