Μπορεί το HIP να εξαλείψει πραγματικά το εσωτερικό πορώδες σε μεταλλικά 3D εκτυπωμένα μέρη;

Γιατί κάνειΜεταλλική τρισδιάστατη εκτύπωσηΔημιουργία εσωτερικού πορώδους καθόλου;

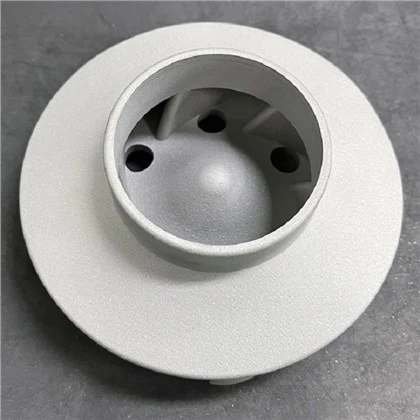

Η διαδικασία SLM περιλαμβάνει ταχεία, τοπική τήξη και στερεοποίηση μεταλλικής σκόνης. Οι ακραίες θερμικές κλίσεις και οι γρήγοροι ρυθμοί ψύξης παγιδεύουν ελαττώματα στο εσωτερικό του υλικού.

Οι τρεις κύριοι τύποι είναι:

Πορώδες αερίου: Παγιδευμένο προστατευτικό αέριο ή διαλυμένα αέρια.

Έλλειψη--πορώδους σύντηξης: Ανεπαρκής εισροή ενέργειας μεταξύ τροχιών ή στρωμάτων.

Πόρωμα κλειδαρότρυπας: Προκαλείται από υπερβολική ενέργεια που οδηγεί σε κατάρρευση της κατάθλιψης ατμών.

Οι παράμετροι διεργασίας (ισχύς λέιζερ, ταχύτητα σάρωσης, πάχος στρώσης, απόσταση καταπακτής) επηρεάζουν σε μεγάλο βαθμό τα επίπεδα πορώδους. 3Η εκτύπωση D των αξεσουάρ από κράμα αλουμινίου είναι ιδιαίτερα επιρρεπής λόγω της υψηλής διαλυτότητας του αλουμινίου σε υδρογόνο στην τετηγμένη κατάσταση.

Ένας βραχίονας AlSi10Mg τυπωμένος με ελαφρώς υπερβολική ισχύ λέιζερ ανέπτυξε πορώδες κλειδαρότρυπας κατά μήκος των τροχιών σάρωσης, με αποτέλεσμα ~0,4% ογκομετρικό πορώδες.

Πίνακας δεδομένων: Τύποι πορώδους σε ανταλλακτικά SLM

Τι είναι το HIP και πώς κλείνει τα εσωτερικά κενά;

Η θερμή ισοστατική πίεση τοποθετεί τα μέρη σε ένα δοχείο όπου θερμαίνονται (συνήθως 900–1200 μοίρες) ενώ υπόκεινται σε ομοιόμορφη υψηλή πίεση (100–200 MPa) μέσω αδρανούς αερίου (συνήθως αργό) για 2–4 ώρες.

Η ισοστατική πίεση ασκεί δύναμη εξίσου από όλες τις κατευθύνσεις, προκαλώντας πλαστική παραμόρφωση και συγκόλληση διάχυσης σε κενά τοιχώματα, η οποία κλείνει τα κενά χωρίς να παραμορφώνει σημαντικά την εξωτερική γεωμετρία.

Το επιφανειακό-συνδεδεμένο (ανοιχτό) πορώδες συμπεριφέρεται διαφορετικά επειδή το αέριο υπό πίεση μπορεί να εισέλθει στα κενά, αποτρέποντας το πλήρες κλείσιμο. Τα σφραγισμένα εσωτερικά κενά ανταποκρίνονται καλύτερα.

Πίνακας δεδομένων: Τυπικές παράμετροι HIP

Τι μπορεί να εξαλείψει το HIP και τι δεν μπορεί

HIP excels at closing sealed gas porosity and small lack-of-fusion voids. It struggles with large lack-of-fusion defects, surface-connected porosity, and cracks. Very large voids (>500 μm) μπορεί να κλείσει μόνο μερικώς. Στο αλουμίνιο, οι μεμβράνες οξειδίου σε κενά τοιχώματα μπορούν να αντισταθούν στη συγκόλληση διάχυσης.

Πίνακας δεδομένων: HIP Effectiveness ανά τύπο πορώδους

Υλικό-από-Υλικό

Ti-6Al-4V: Το καλύτερο σενάριο. σχεδόν πλήρης εξάλειψη του πορώδους αερίου υπό τυπικούς κύκλους.

AlSi10Mg: Πιο προκλητικό λόγω των μεμβρανών οξειδίου. Οι τροποποιημένοι κύκλοι ή η ενθυλάκωση βελτιώνουν τα αποτελέσματα.

Ανοξείδωτο ατσάλι 316L: Αξιόπιστη πύκνωση με πρόσθετα οφέλη διάβρωσης.

Κράματα CoCr: Καλή συμπύκνωση συν βελτιωμένη κατανομή καρβιδίου.

Inconel 718: Εξαιρετικό για απαιτήσεις επιπέδου αεροδιαστημικής-.

Πίνακας δεδομένων: HIP Performance by Material

Ποσοτικοποιημένη απόδοση

Το HIP μειώνει τακτικά το πορώδες από 0,5–2% όπως-ενσωματώνεται κάτω από 0,05% στο Ti-6Al-4V. Αυτό μεταφράζεται σε σημαντικά κέρδη ζωής λόγω κόπωσης (συχνά 40–100%+), καλύτερη επιμήκυνση και βελτιωμένη ακεραιότητα πίεσης.

Πραγματικό σενάριο: Ένας κατασκευαστής αξεσουάρ αλουμινίου εφάρμοσε το HIP στις πολλαπλές ρευστού AlSi10Mg. Το πορώδες πριν από το HIP 1,1% μειώθηκε στο 0,08%, μειώνοντας τα ποσοστά απόρριψης της δοκιμής πίεσης από 12% σε σχεδόν μηδέν.

Παραλλαγές διαδικασίας HIP

Οι επιλογές περιλαμβάνουν τυπική παρτίδα HIP,-χωρίς κάψουλες (Sinter-HIP), συνδυασμένους κύκλους HIP + θερμικής επεξεργασίας και ταχεία HIP. Τα εργοστάσια επιλέγουν παραλλαγές με βάση τις απαιτήσεις εξαρτημάτων, το κόστος και τη γεωμετρία.

Πώς το HIP ταιριάζει στην πλήρη ροή εργασίας-επεξεργασίας της ανάρτησης

Το HIP εκτελείται συνήθως μετά την αφαίρεση του στηρίγματος αλλά πριν από την τελική κατεργασία. Αυτό επιτρέπει την αντιστάθμιση για μικρές αλλαγές διαστάσεων. Συνδυάζεται καλά με μεταγενέστερες επιφανειακές επεξεργασίες.

Πίνακας δεδομένων: Ανάρτηση-Παραδείγματα ακολουθίας επεξεργασίας

Ανίχνευση πορώδους πριν και μετά το HIP

Η σάρωση μικρο-CT είναι το χρυσό πρότυπο. Η δοκιμή πυκνότητας του Αρχιμήδη προσφέρει γρήγορους ελέγχους κατά παρτίδες, ενώ η μεταλλογραφία παρέχει οριστική (καταστροφική) ανάλυση.

Ρυθμιστικά και Βιομηχανικά Πρότυπα

Τα ASTM F3001/F2924, AMS 2786, ISO 5832-3, καθοδήγηση FDA 2024 και EU MDR αναγνωρίζουν το HIP ως επικυρωμένη μέθοδο συμπύκνωσης όταν τεκμηριώνεται σωστά.

HIP για αξεσουάρ αλουμινίου 3D εκτύπωσης

Το σταθερό στρώμα οξειδίου του αλουμινίου αντιστέκεται στη συγκόλληση, απαιτώντας βελτιστοποιημένες παραμέτρους. Το HIP εξακολουθεί να προσθέτει σημαντική αξία για συστήματα υγρών, περιβλήματα πίεσης και δομικούς βραχίονεςΤρισδιάστατη εκτύπωση αξεσουάρ από κράμα αλουμινίου.

Συχνές Ερωτήσεις

Μπορεί το HIP να εξαλείψει εντελώς το πορώδες σε μεταλλικά 3D εκτυπωμένα μέρη;

Μπορεί να εξαλείψει το περισσότερο σφραγισμένο εσωτερικό πορώδες, αλλά όχι επιφανειακά{{0}συνδεδεμένα κενά ή πολύ μεγάλα ελαττώματα.

Ποιους τύπους πορώδους δεν μπορεί να διορθώσει το HIP;

Μεγάλη έλλειψη--κενών σύντηξης, επιφανειακού{{2}συνδεδεμένου πορώδους και ρωγμών.

Πόσο βελτιώνει το HIP τη διάρκεια κόπωσης των εξαρτημάτων SLM;

Τυπικά 40–100% ή περισσότερο, ανάλογα με το υλικό και το αρχικό πορώδες.

Το HIP λειτουργεί σε εξαρτήματα αλουμινίου 3D εκτύπωσης;

Ναι, αν και οι μεμβράνες οξειδίου το κάνουν πιο δύσκολο. Οι βελτιστοποιημένοι κύκλοι προσφέρουν καλά αποτελέσματα.

Πώς μπορώ να επαληθεύσω ότι το HIP έκλεισε πραγματικά το εσωτερικό πορώδες;

Χρησιμοποιήστε μικρο-αξονική σάρωση ή μέτρηση πυκνότητας Αρχιμήδη πριν και μετά.

Απαιτείται HIP για όλα τα μεταλλικά τρισδιάστατα ιατρικά εμφυτεύματα;

Δεν είναι καθολική εντολή, αλλά συχνά είναι απαραίτητο για την κάλυψη των απαιτήσεων κόπωσης και μηχανικής αντοχής.
